ラッキングの偏心菊絞り・エンドキャップの作り方

  • 2021年2月20日
  • 加工
  • 0件

偏心菊絞り

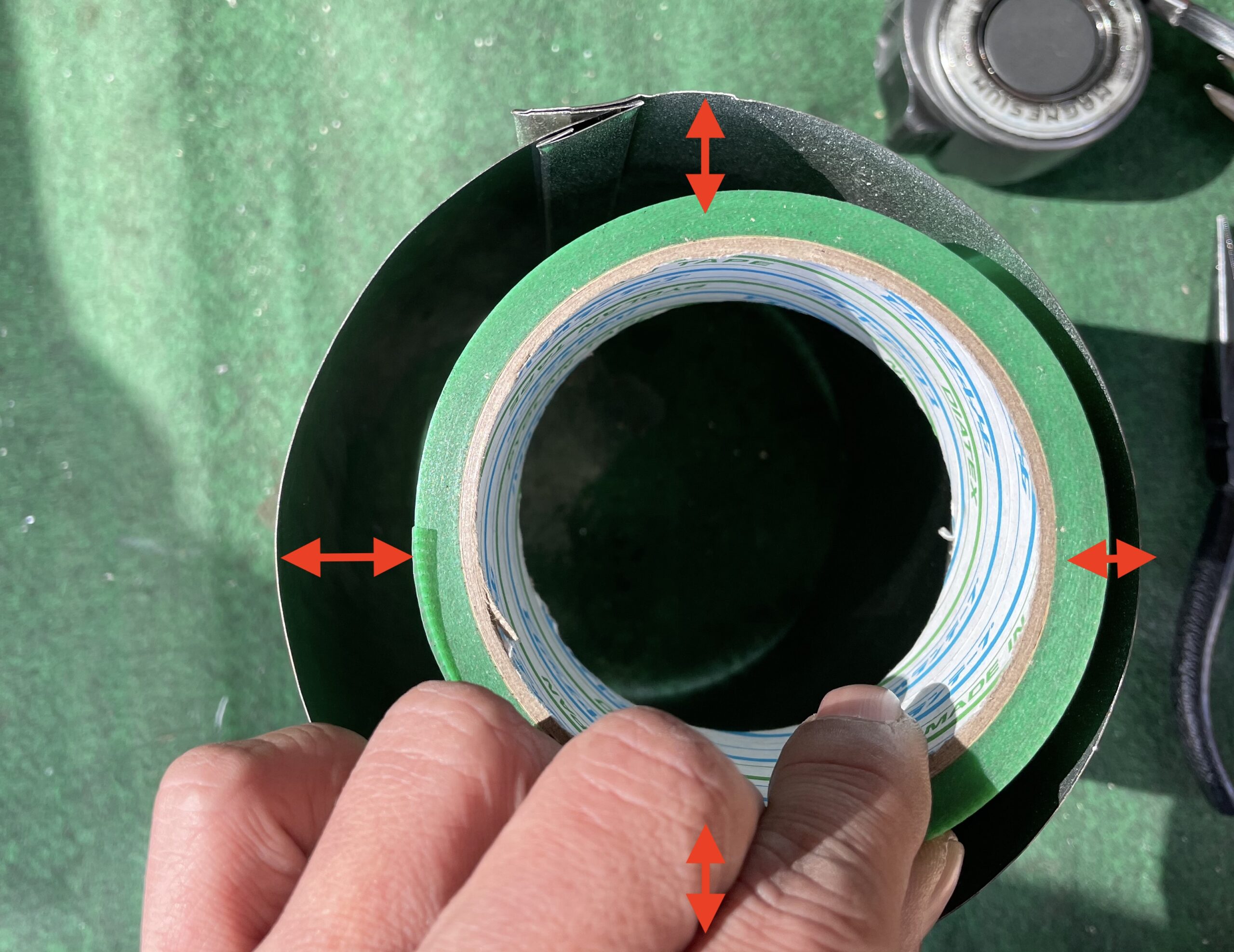

四箇所の寸法を測ります。

写真の左側を20mm  右を10mm  上下を15mmとします。

一番広い20mmをジャケットにけがきます。

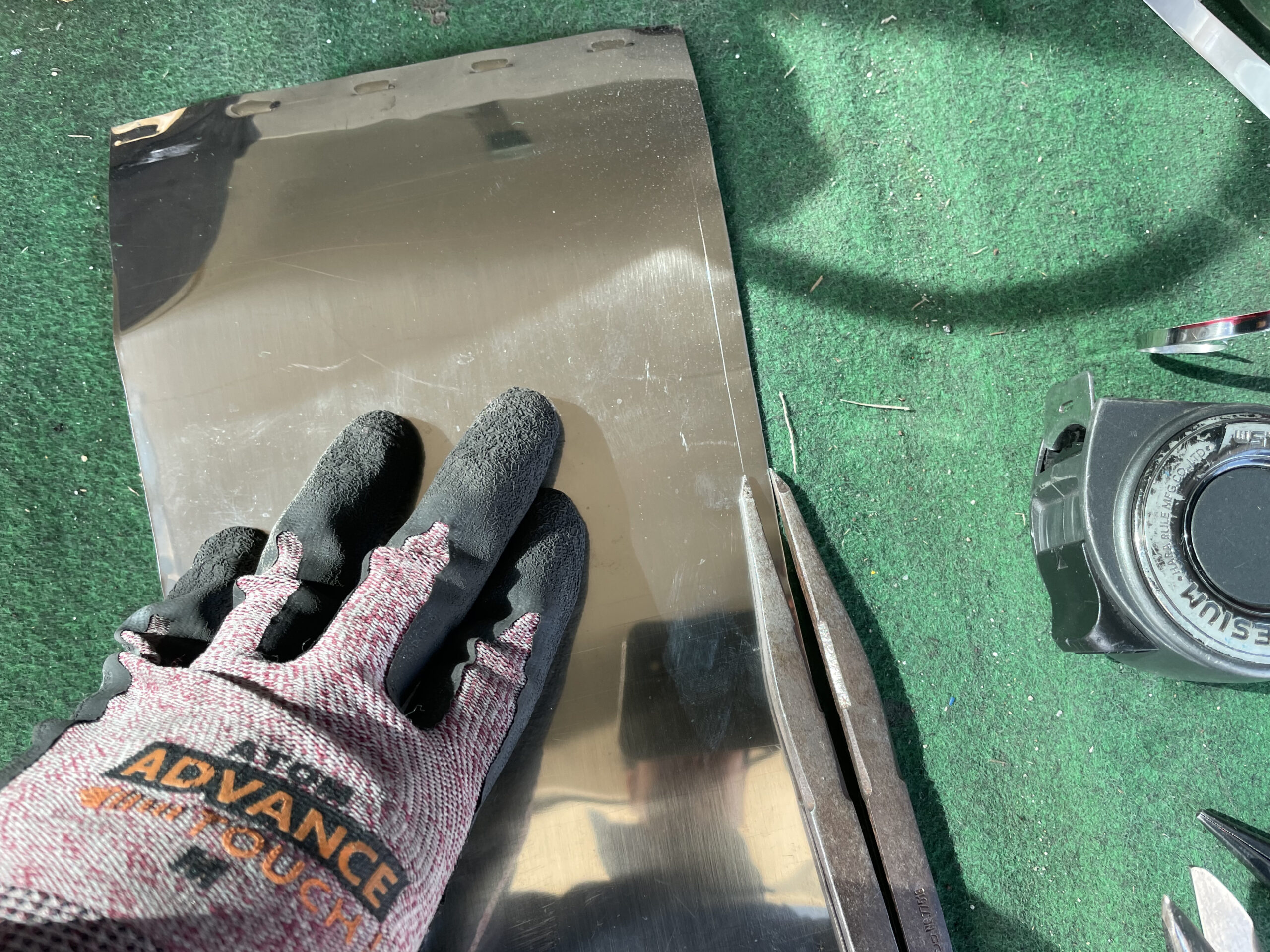

けがき方

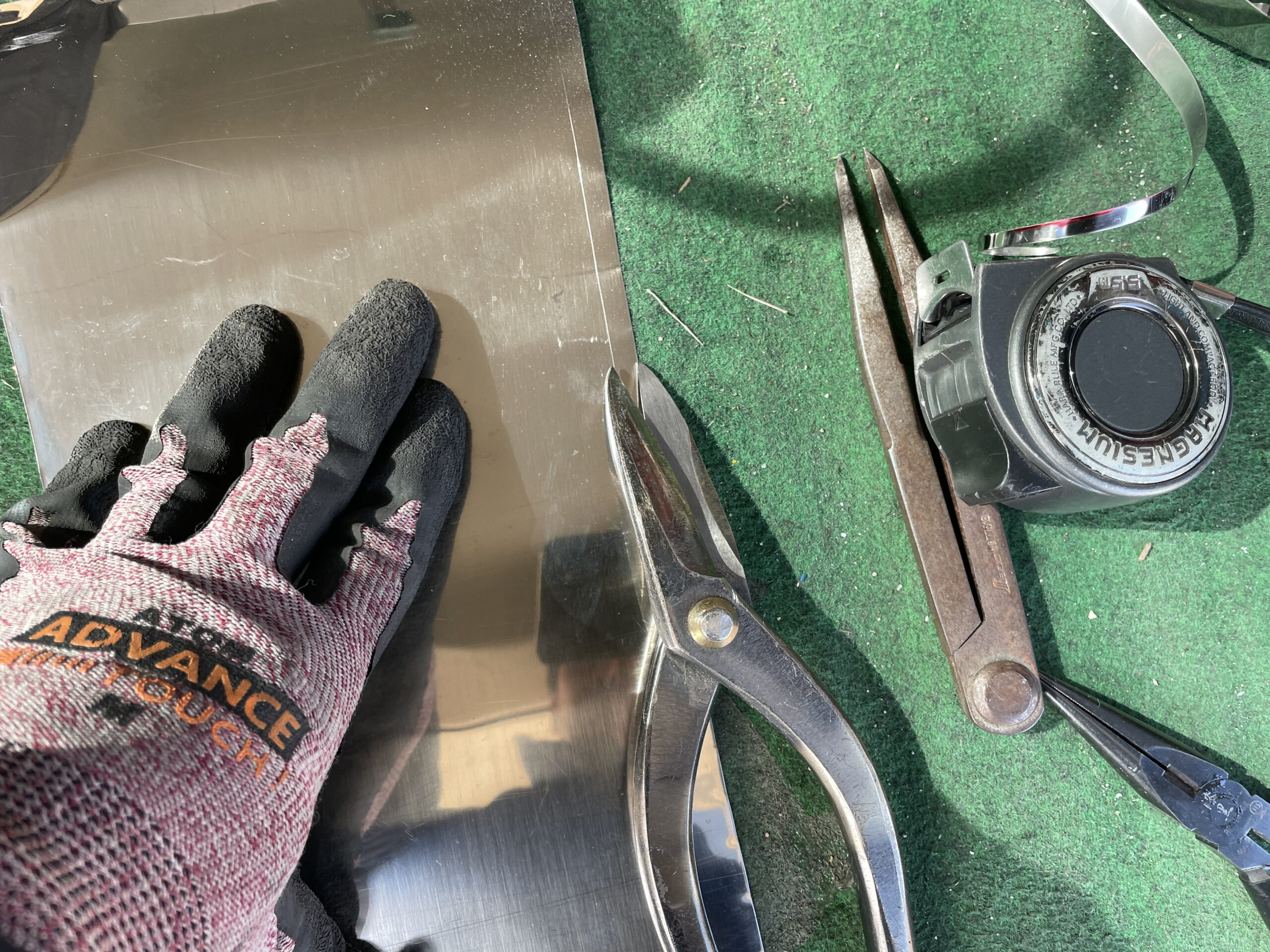

コンパスや、金切バサミを使います。

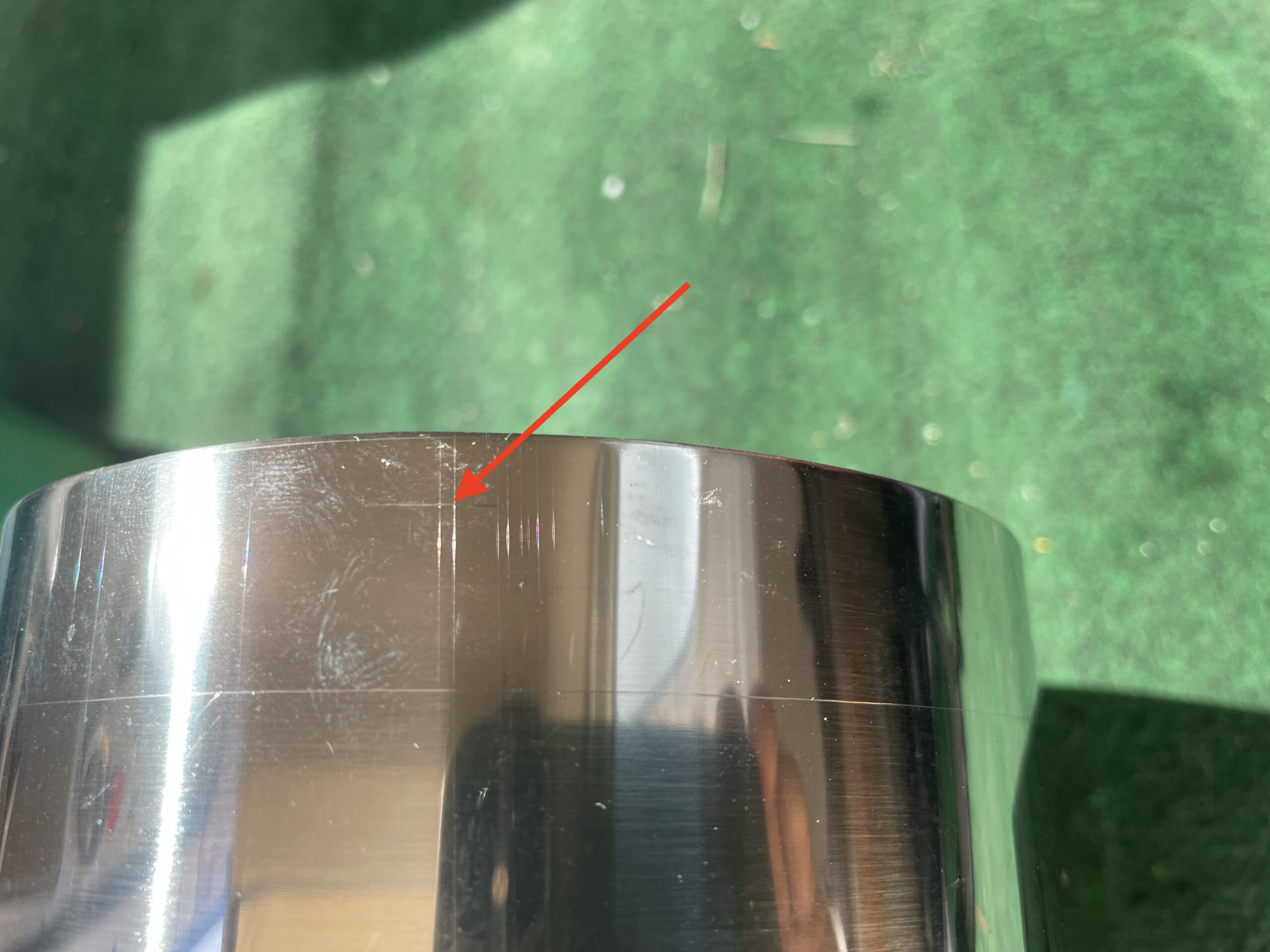

片側を切り口にあてがって滑らせます。

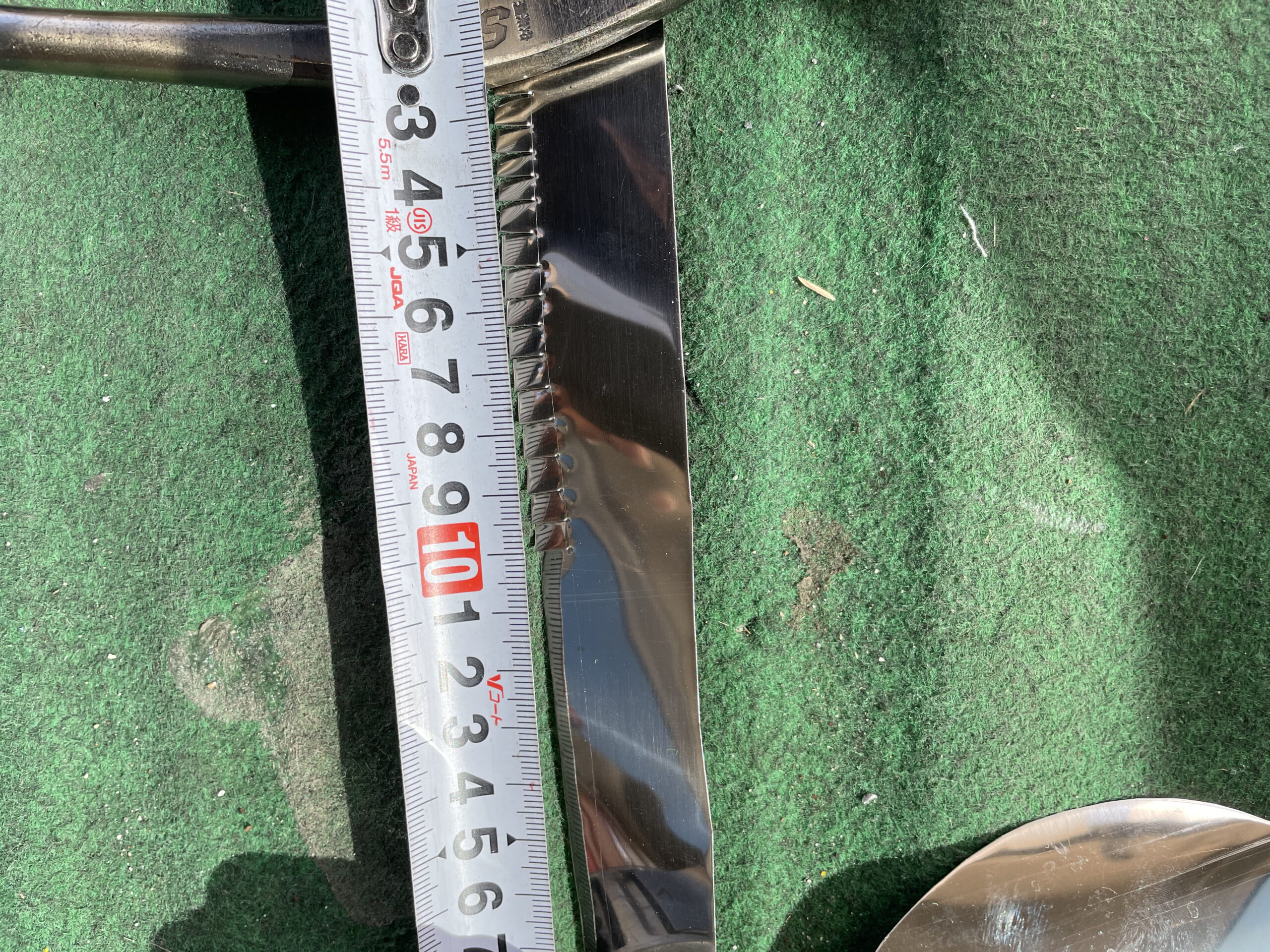

偏心の寸法をけがいて切る

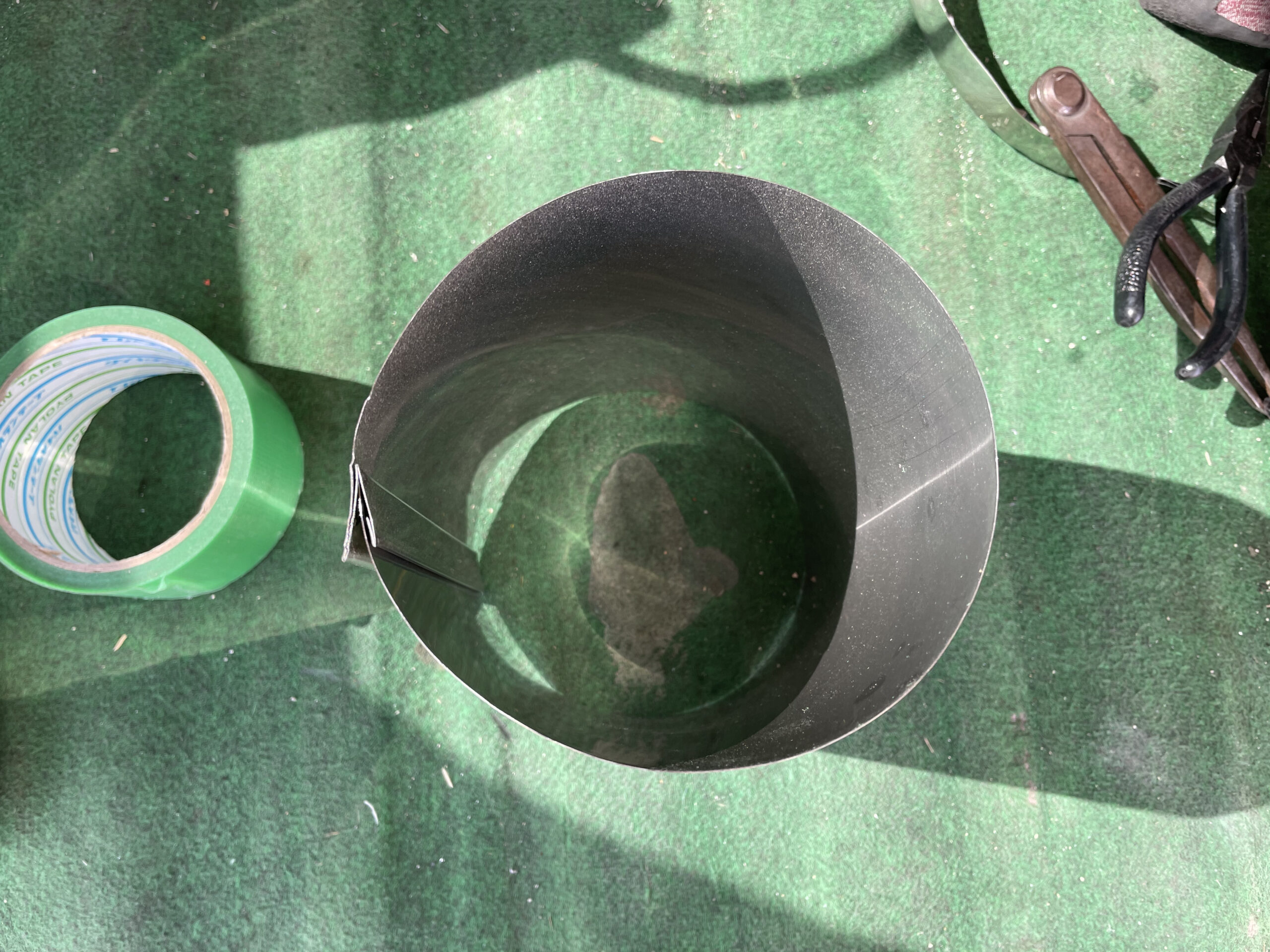

ジャケットを丸めた状態で4方向の寸法をけがきます。

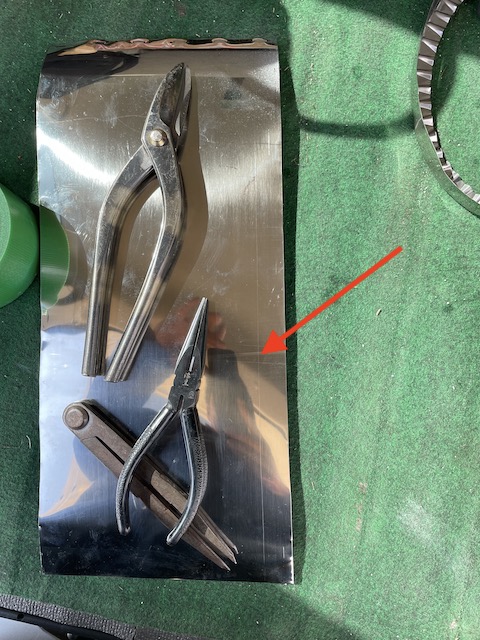

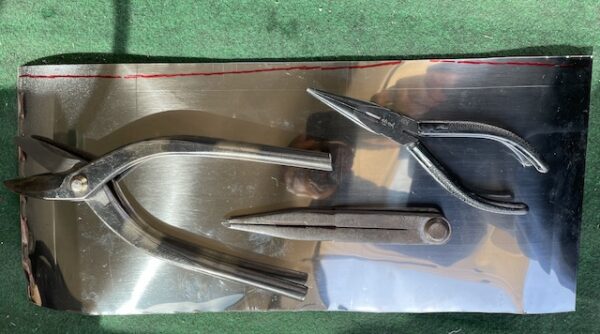

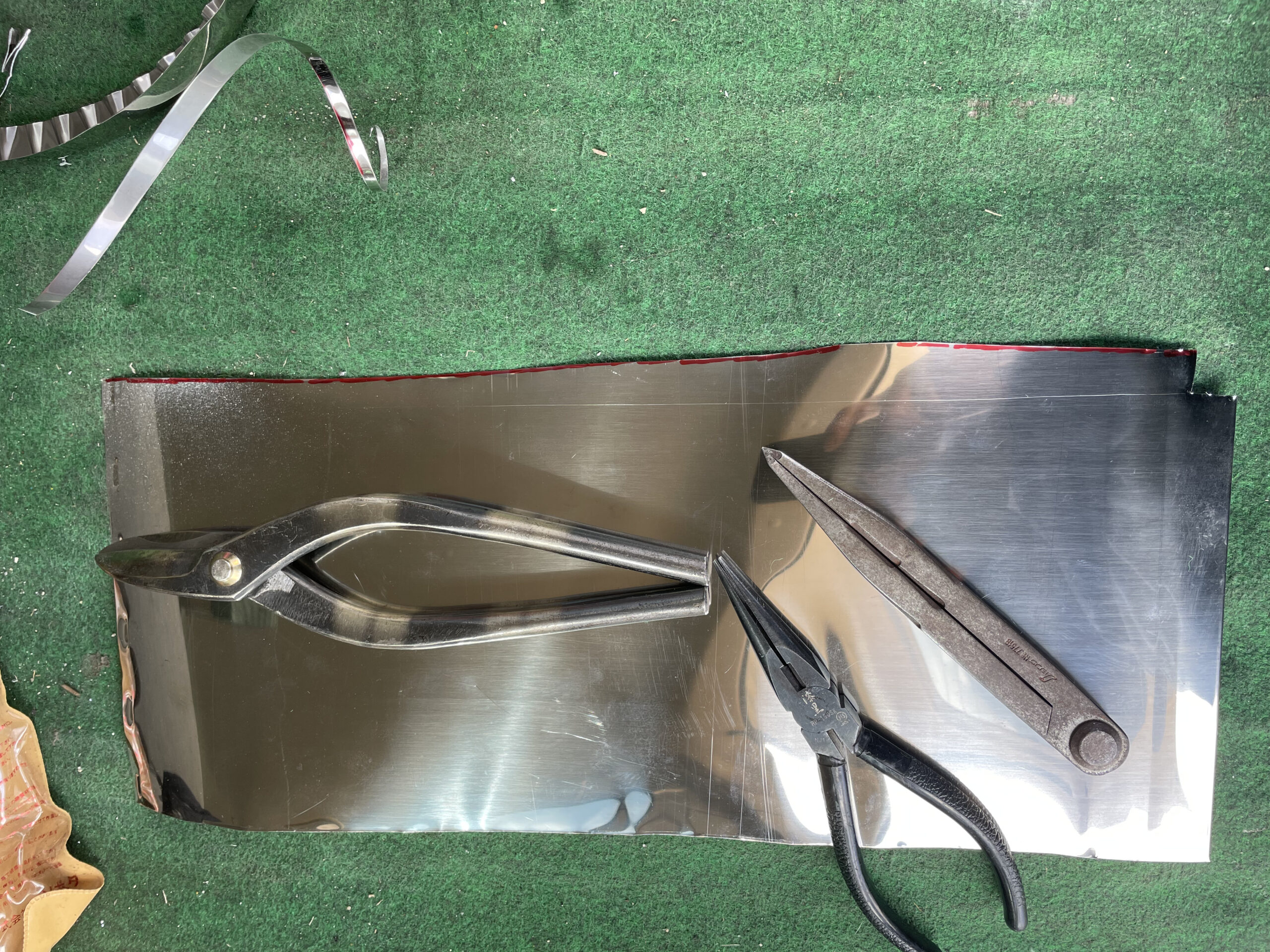

ジャケットを広げて四箇所の印を繋ぎます。

あとは絞りバサミで絞っていくだけです。

エンドキャップの作り方

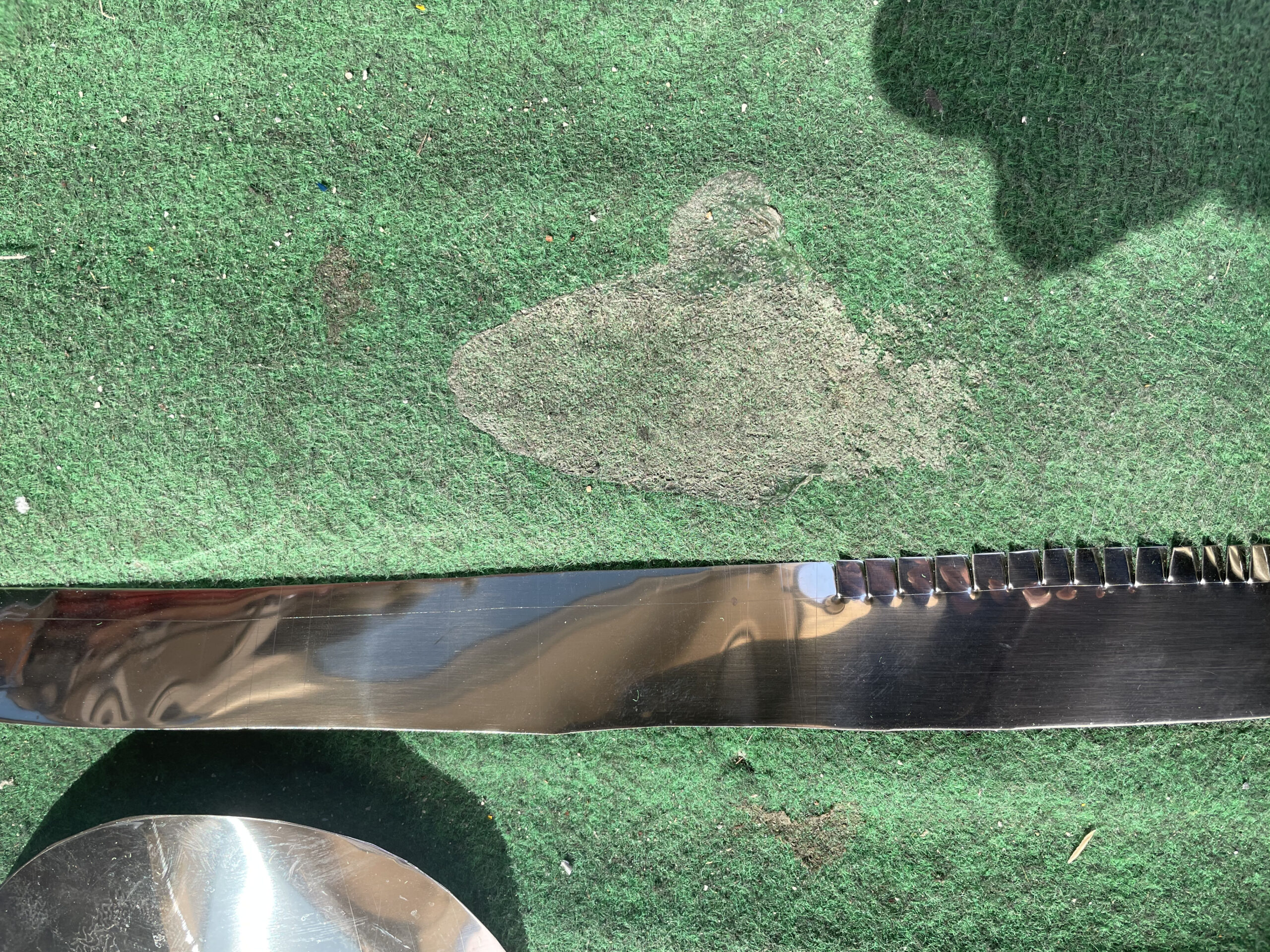

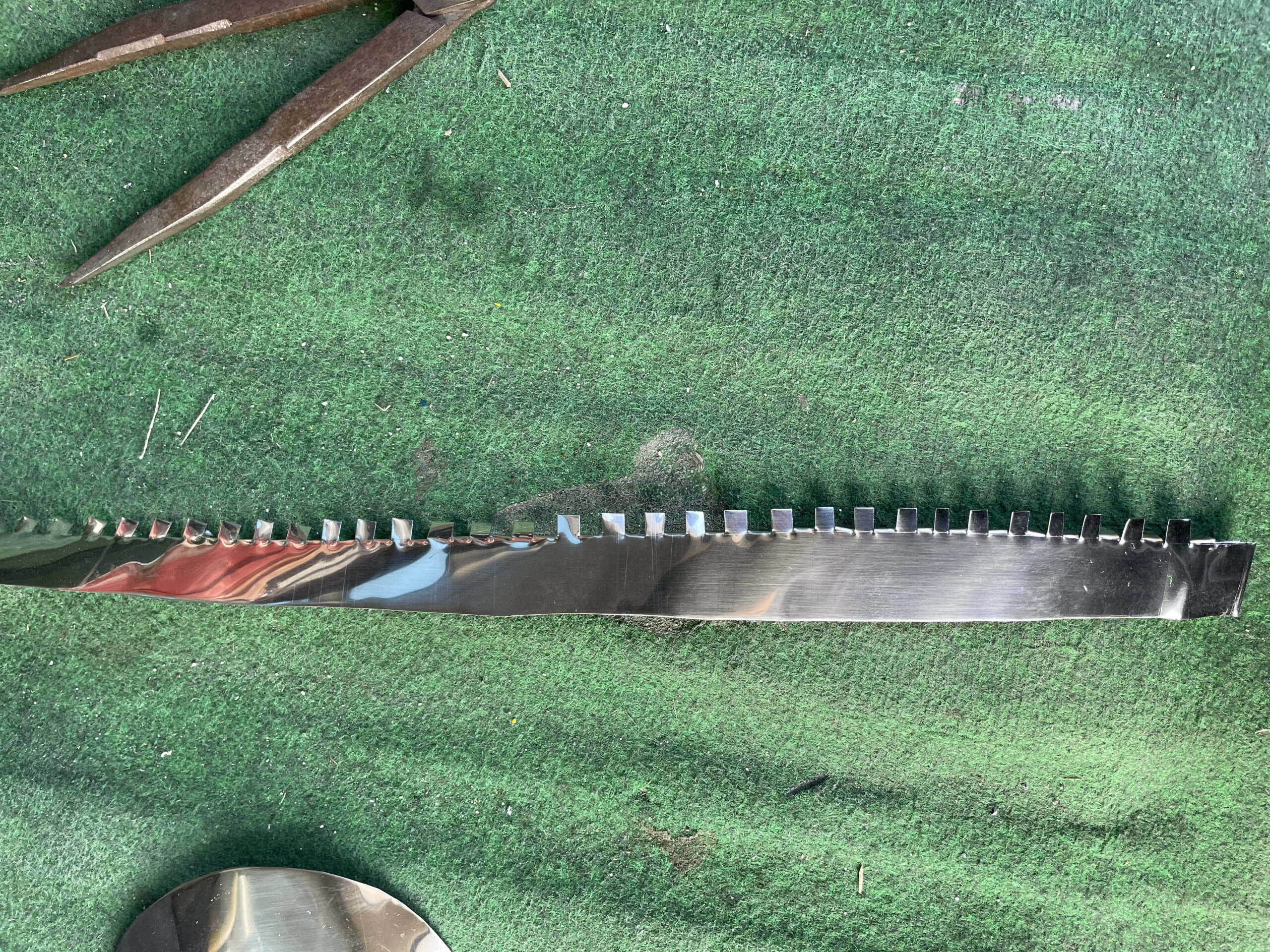

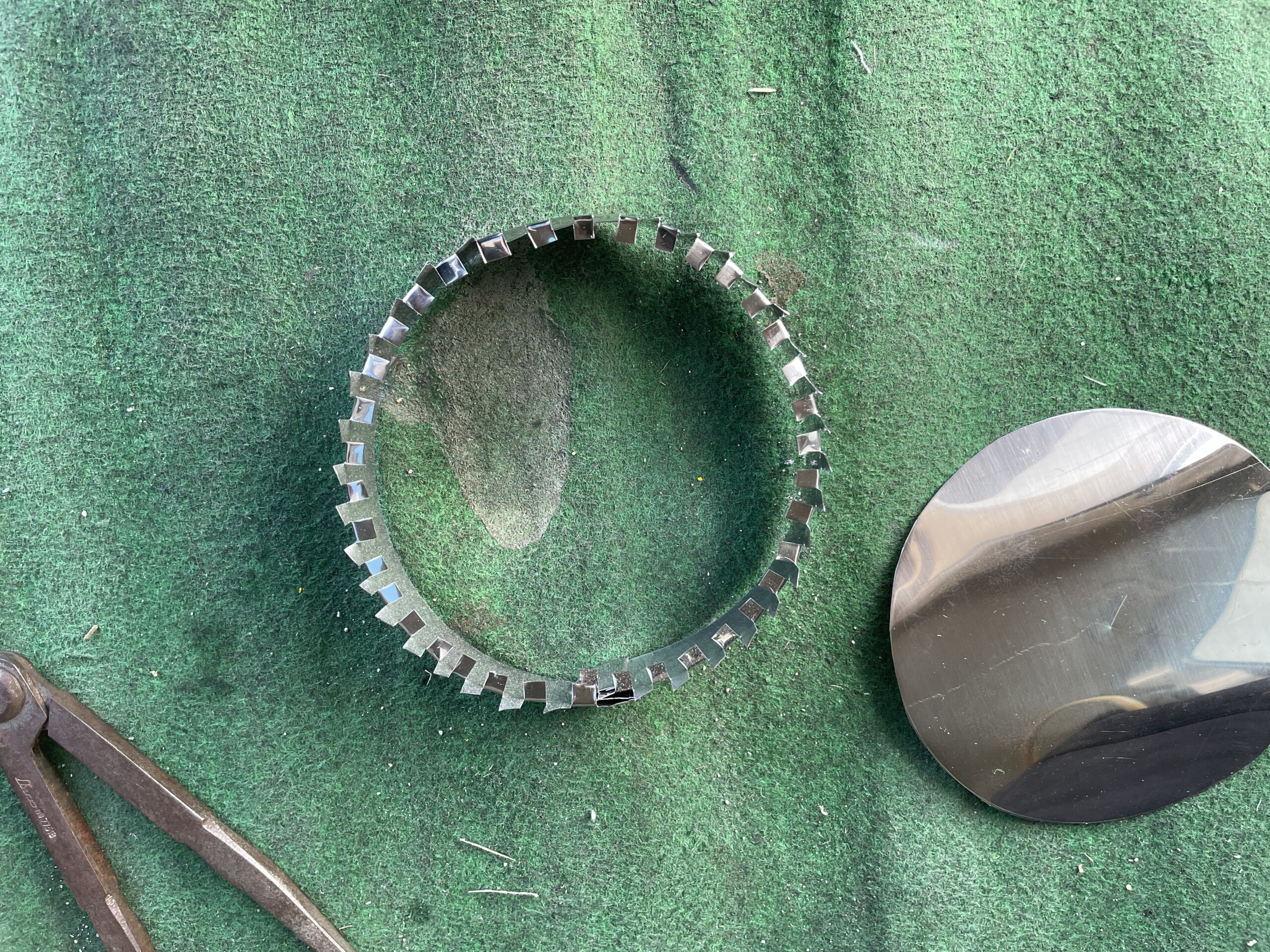

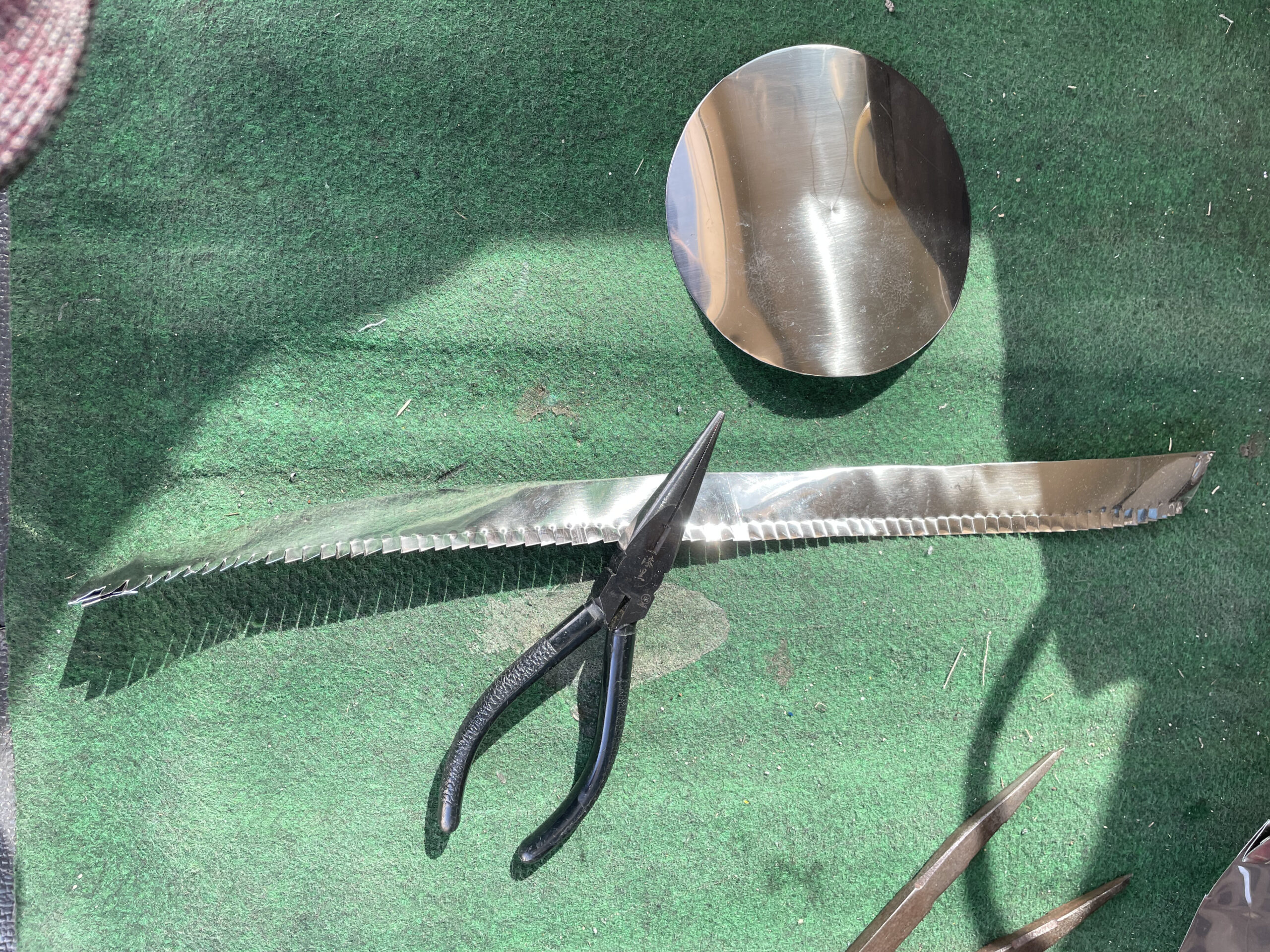

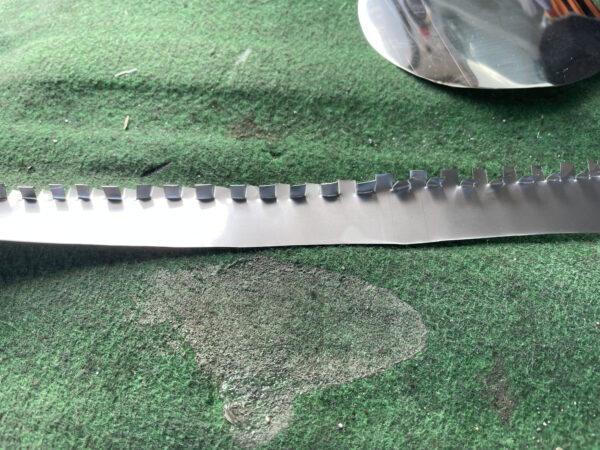

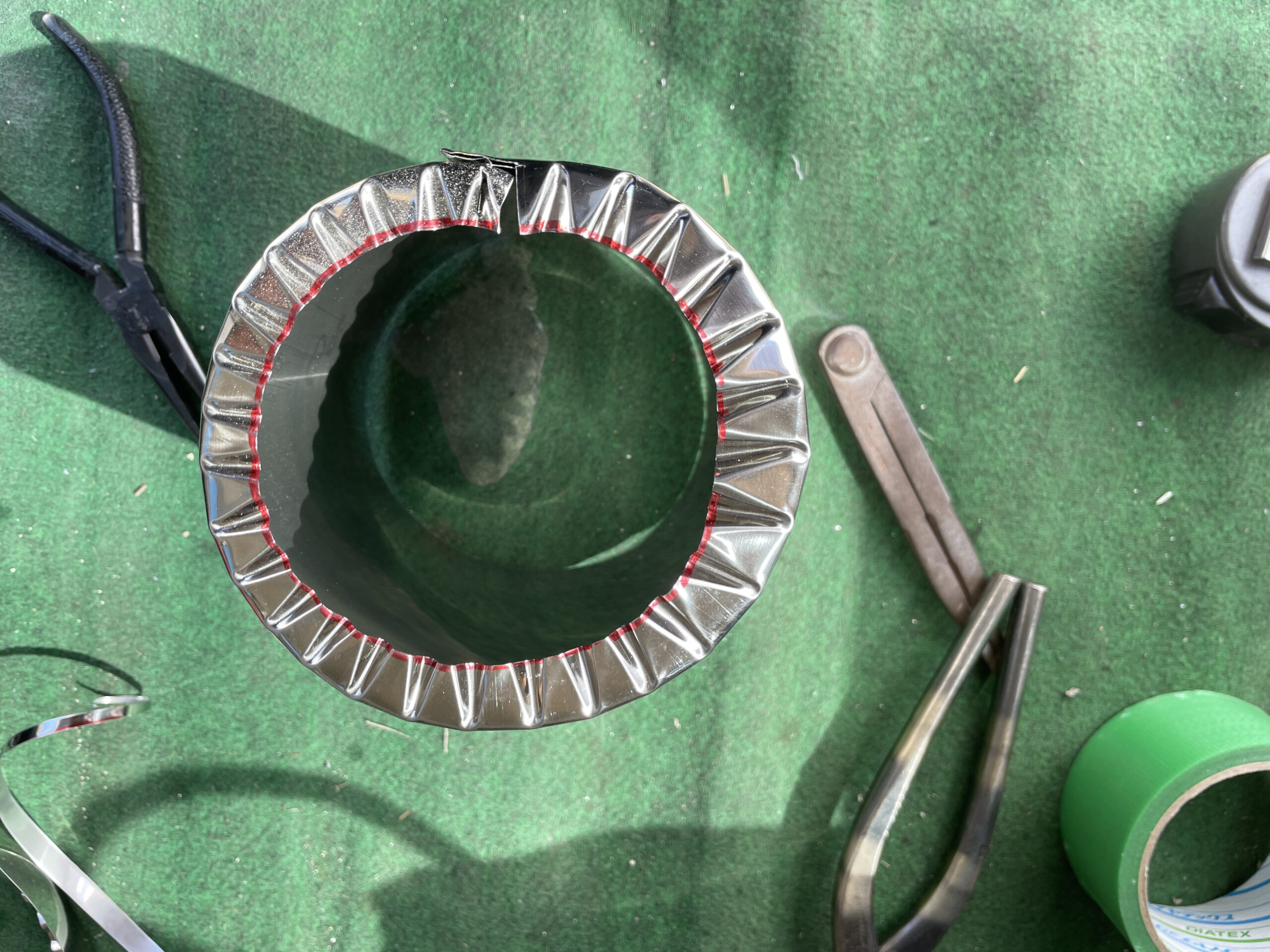

一つ飛ばしに内側に折り曲げます。

絞りバサミやラジペンを使うとやりやすいです。

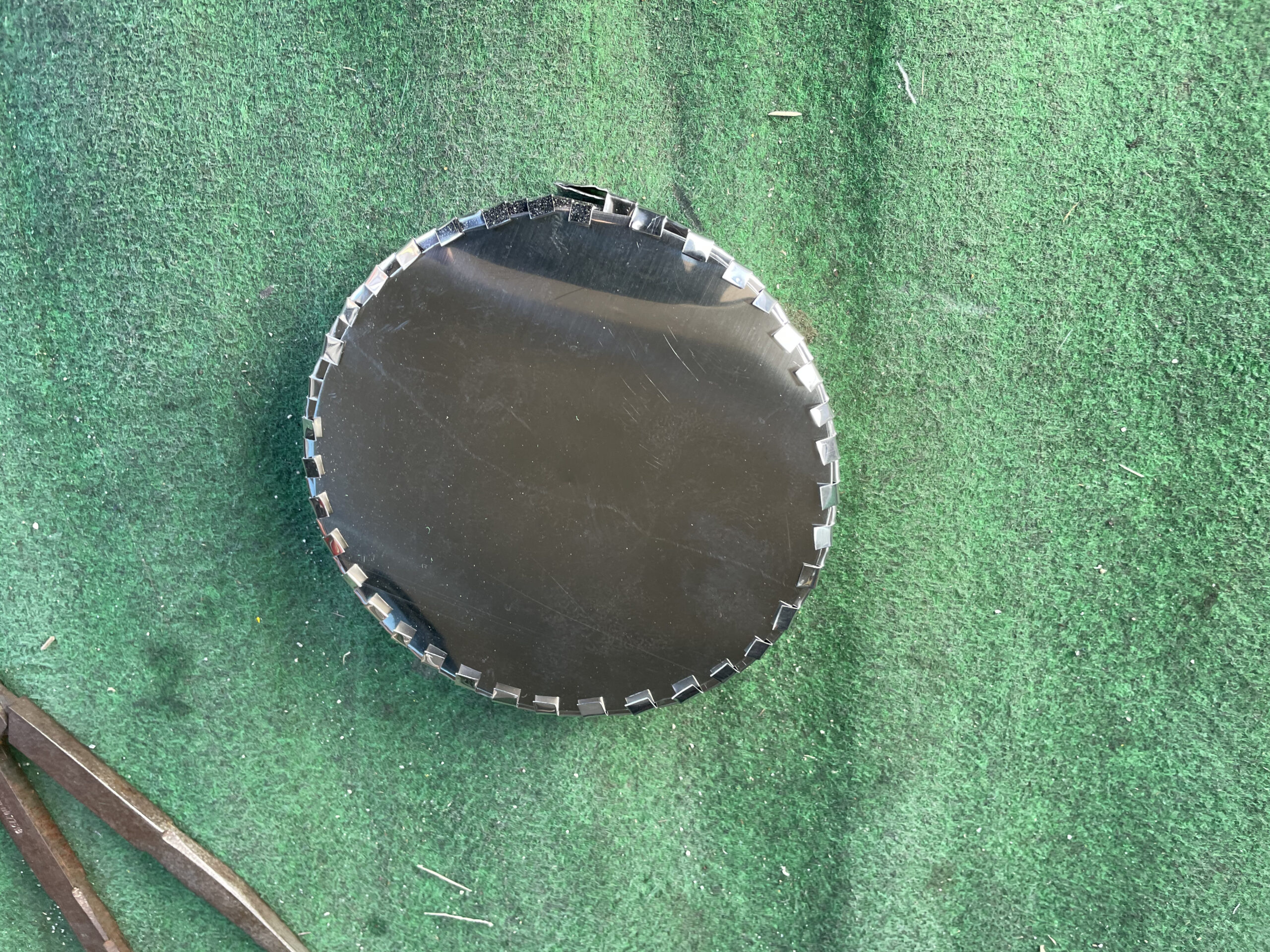

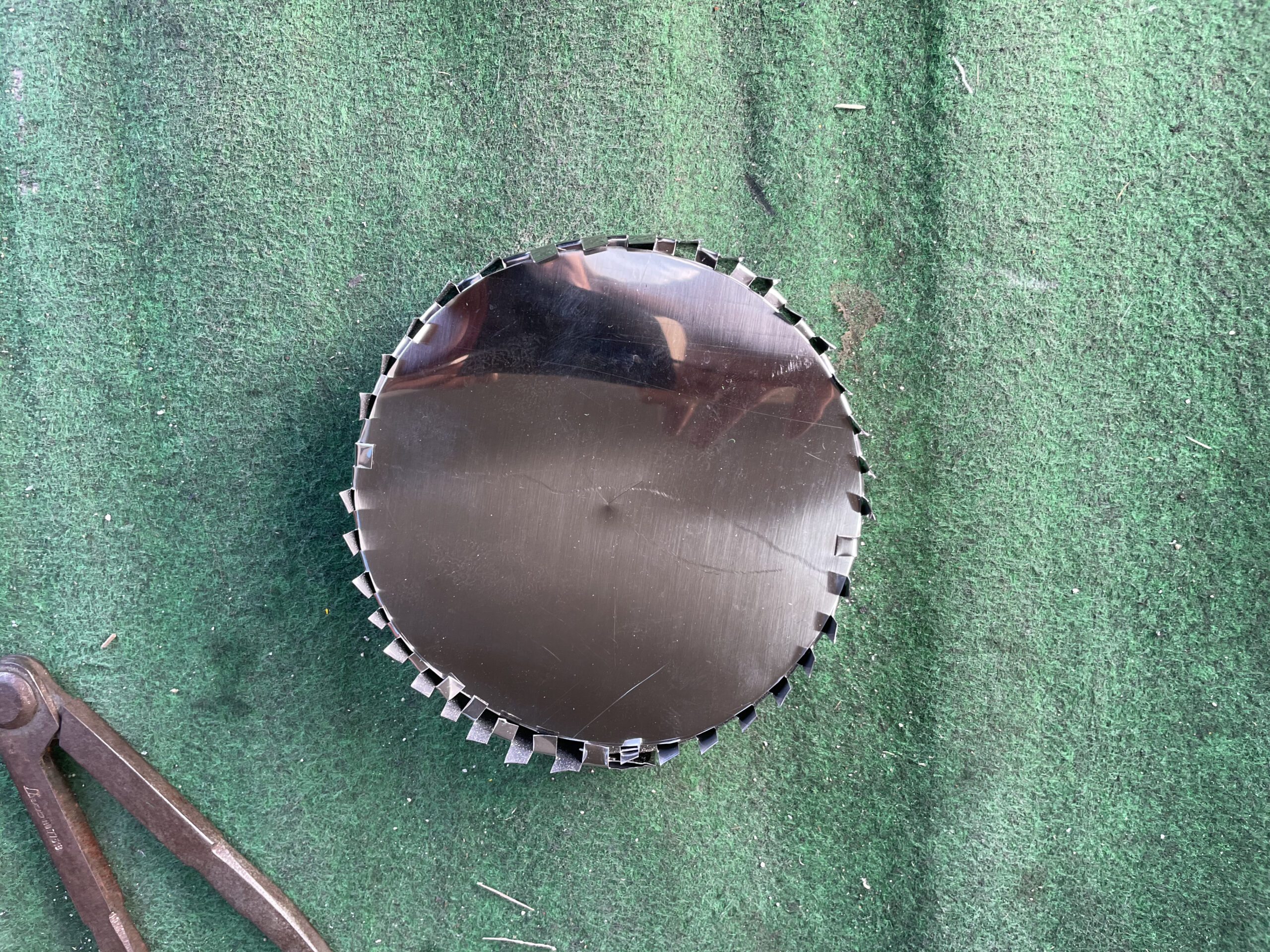

ほんの少し小さく切った円型を乗せて残りを折り曲げて完成!

コーキングで仕上げます。

ありがとうございました。
