ルームエアコンの取り付け方  フレア加工編

工事、施工結果について、当サイトは一切責任を負いません。工事、施工は自己責任でお願いします。

エアコン工事を始めた方や、DIYでエアコンを取り付け、交換したい方にもわかり易くルームエアコンの取り付け方を紹介します。

フレア加工の方法を紹介します。

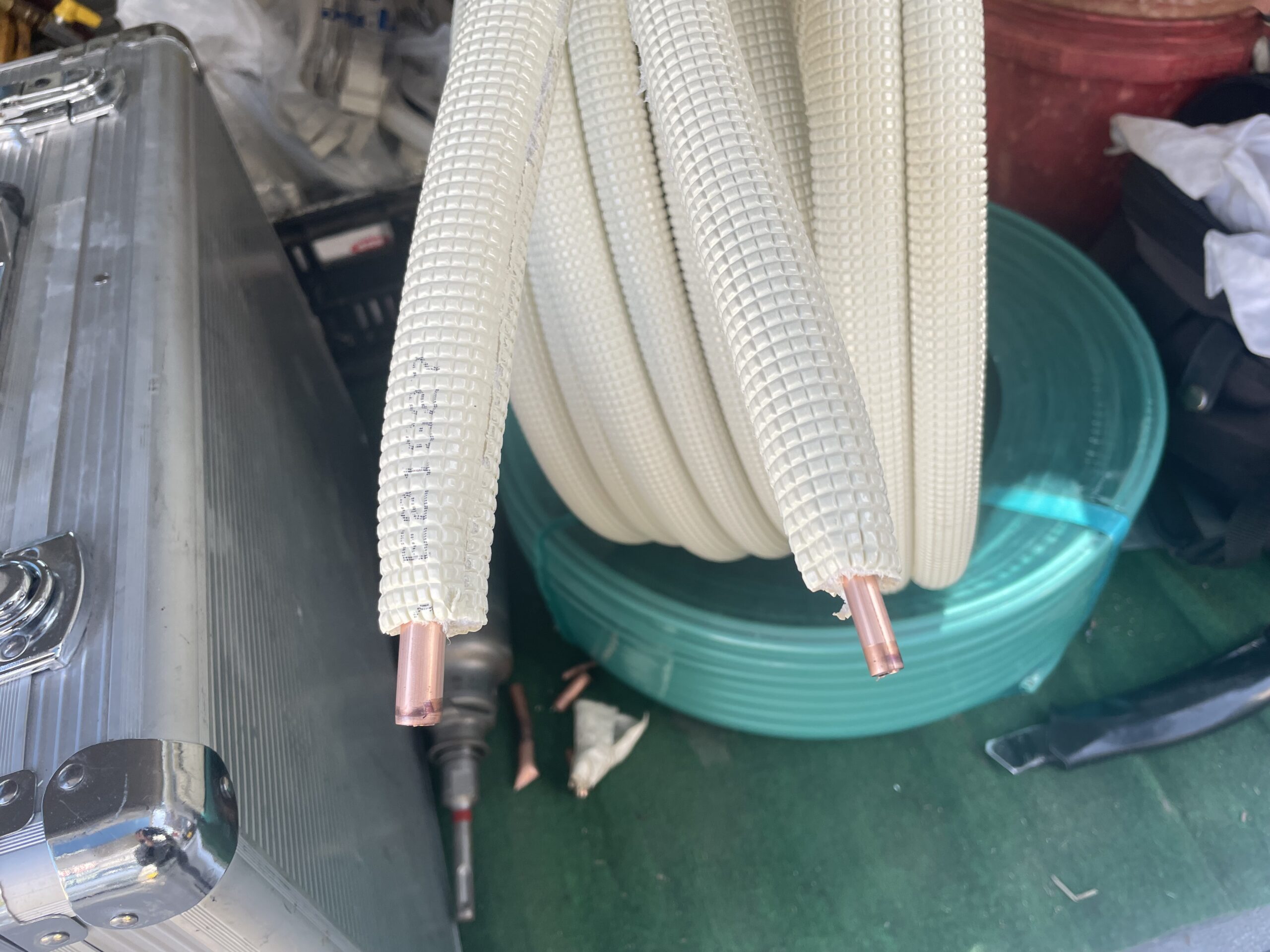

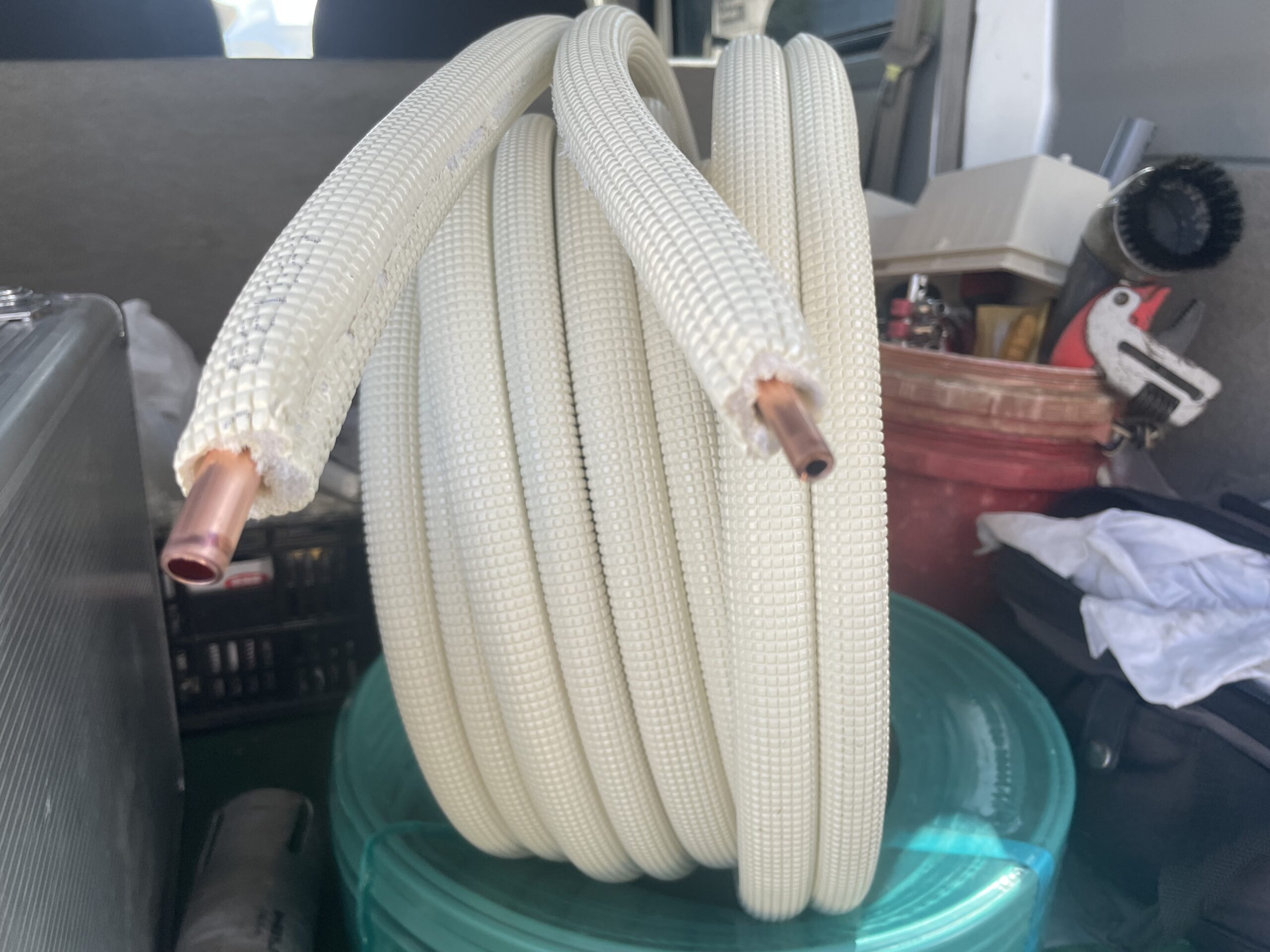

冷媒配管を切る

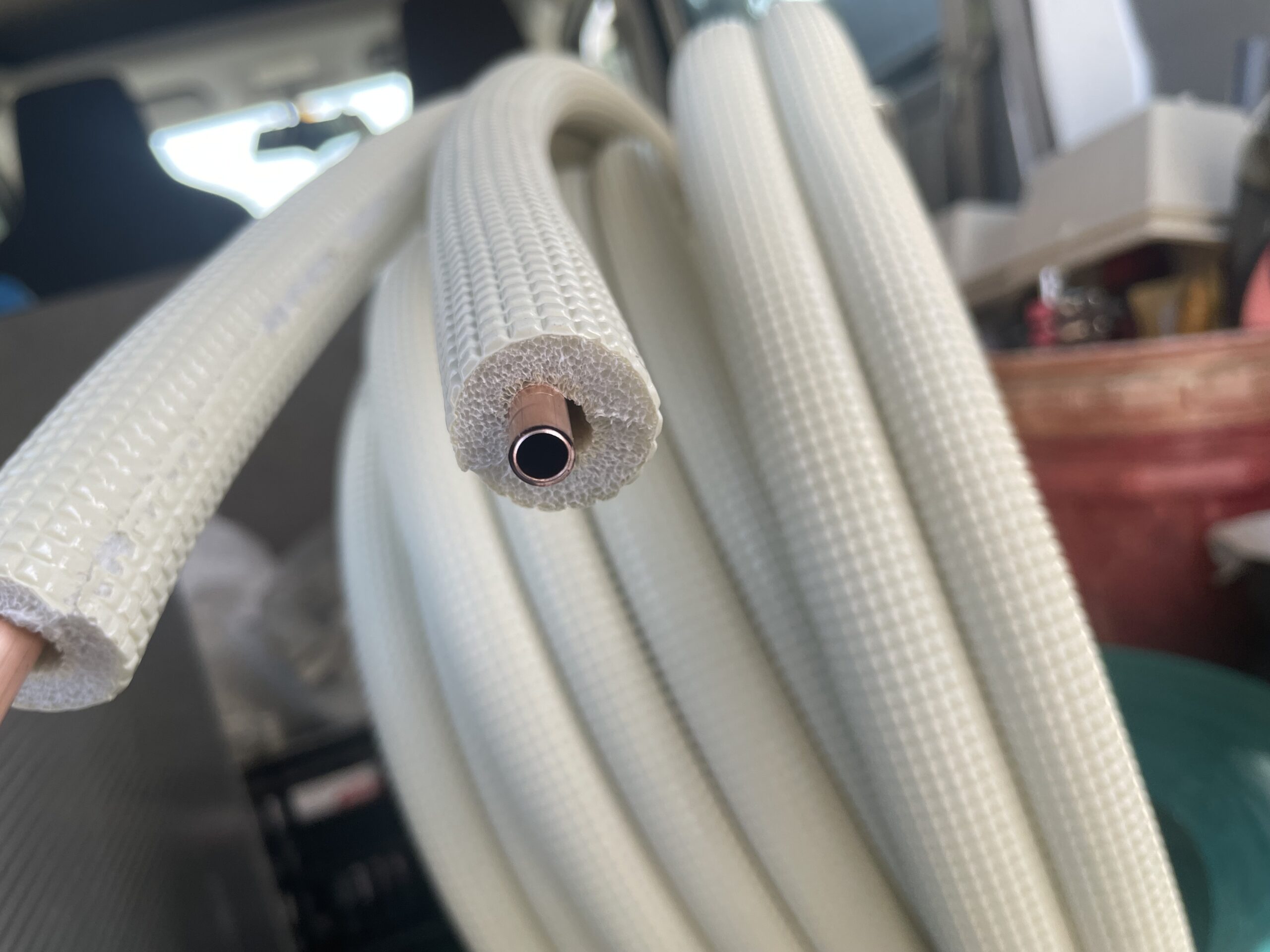

冷媒配管にフレア加工する前に切り口を確認してください。

バリがすごいことになっています。

このままフレア加工するとフレア面にバリが出て、将来のガス漏れにつながります。

リーマーでバリを削るようになっていますが、削り粉を完璧に除去しないと「異物混入」で故障の原因にもなります。

なので、バリが出ないように配管を切り直します。

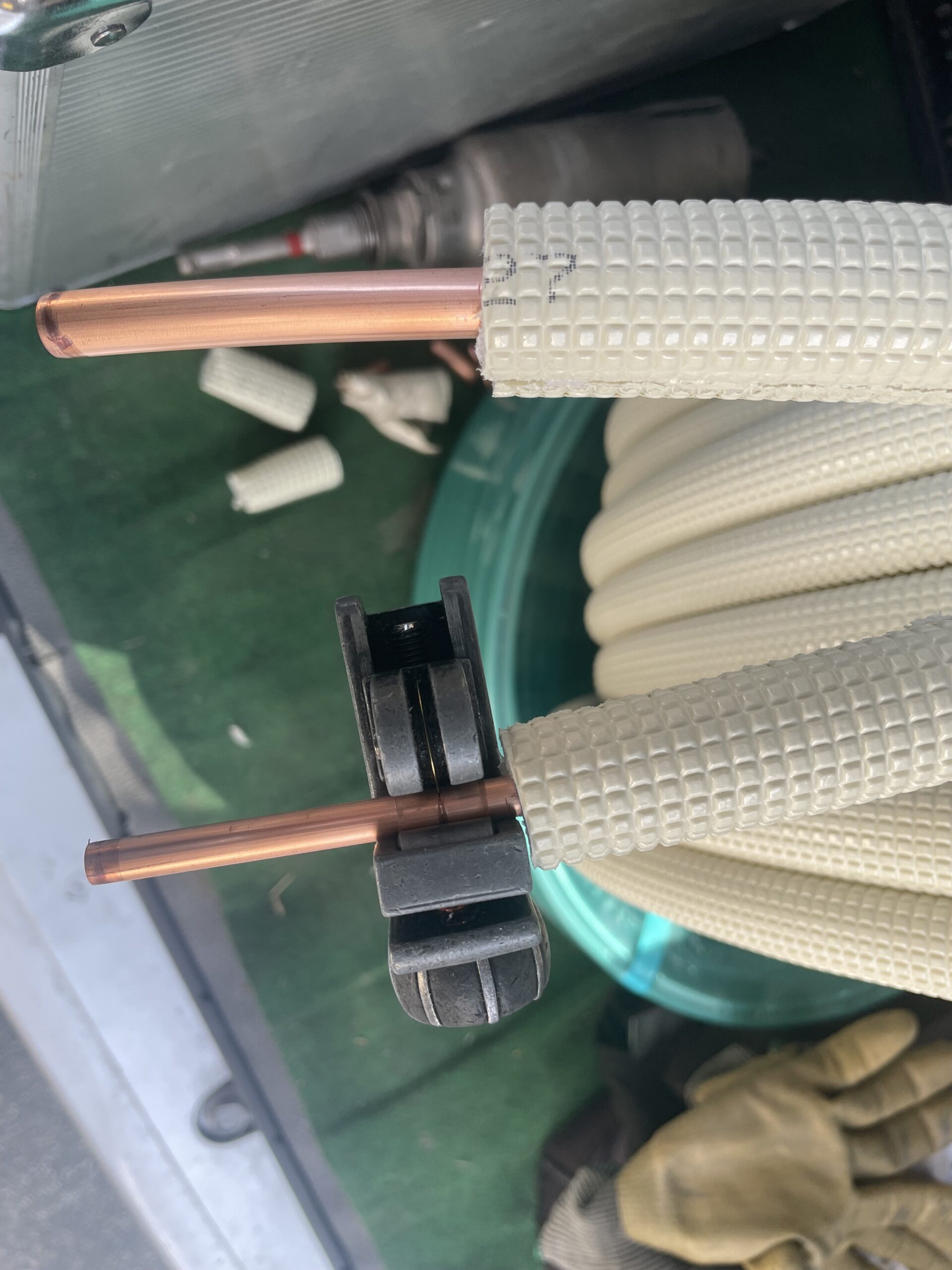

優しく刃を送りながら「チューブカッター」で配管を切っていきます。

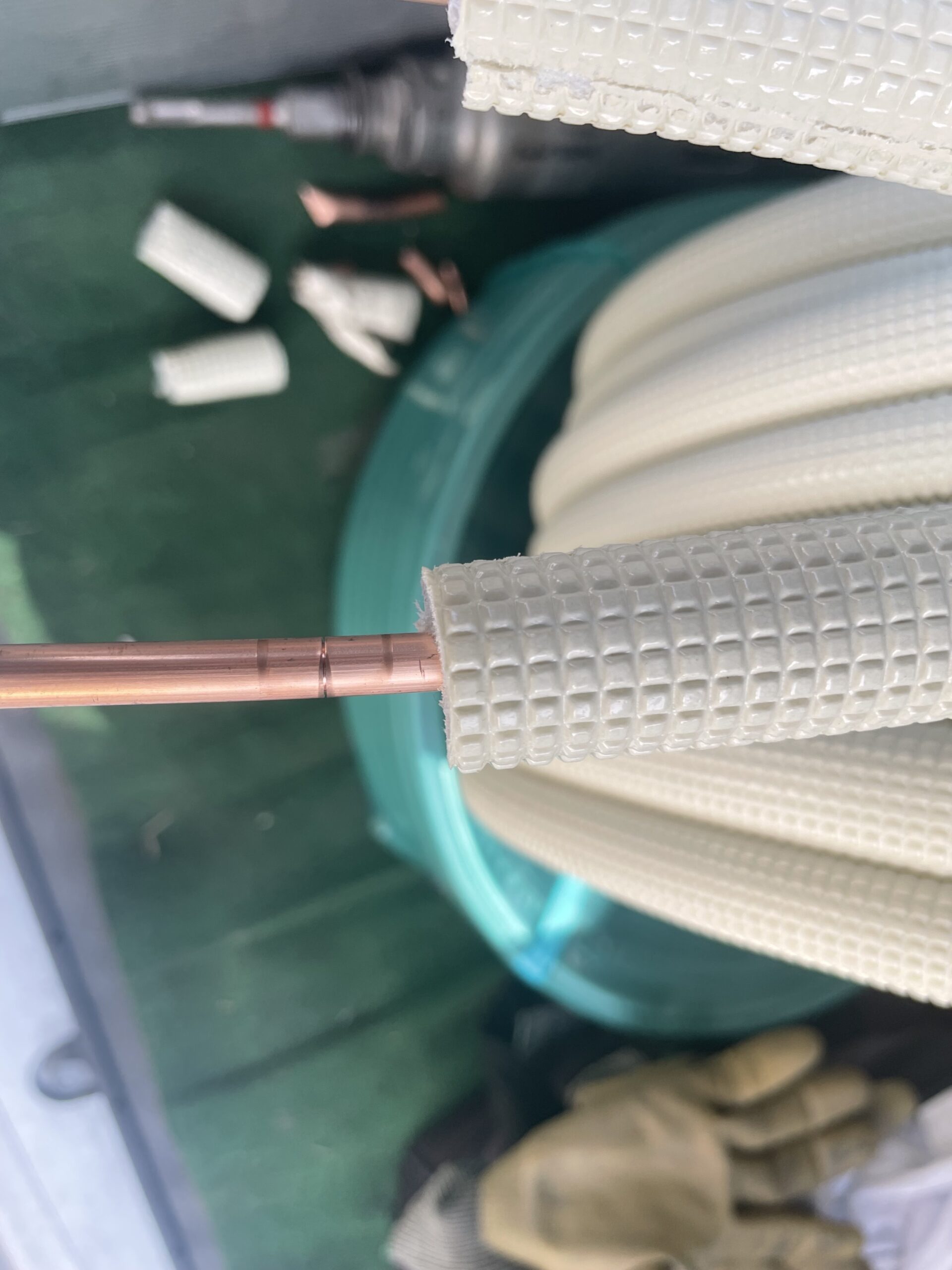

配管の厚みの2/3ほど切れたら、チューブカッターを外します。

あとは切り込み線でポキっと折るだけです。

いい感じになりました。

フレア加工する

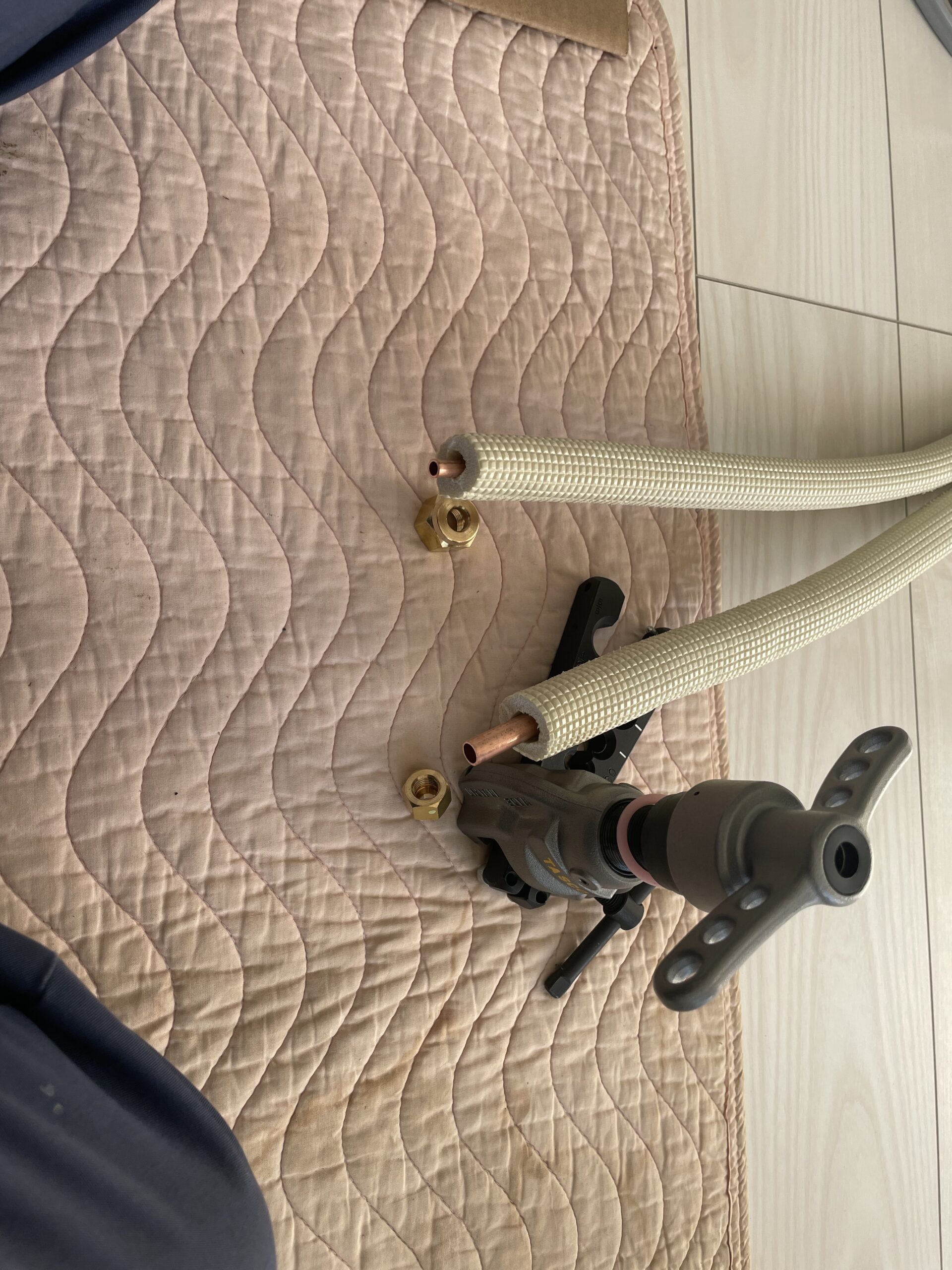

冷媒配管にフレアナットを取り付けます。

ナットの向きに注意!

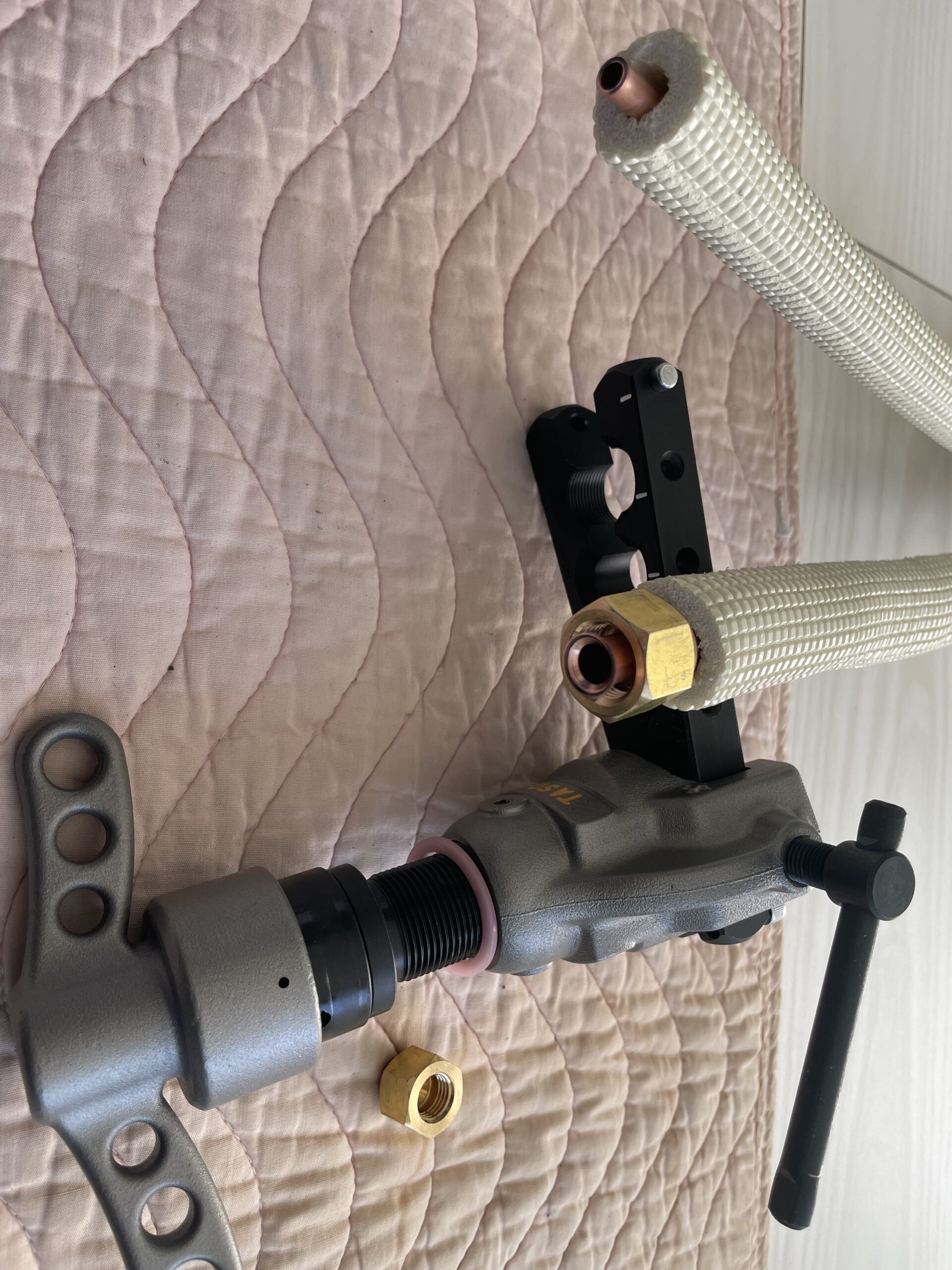

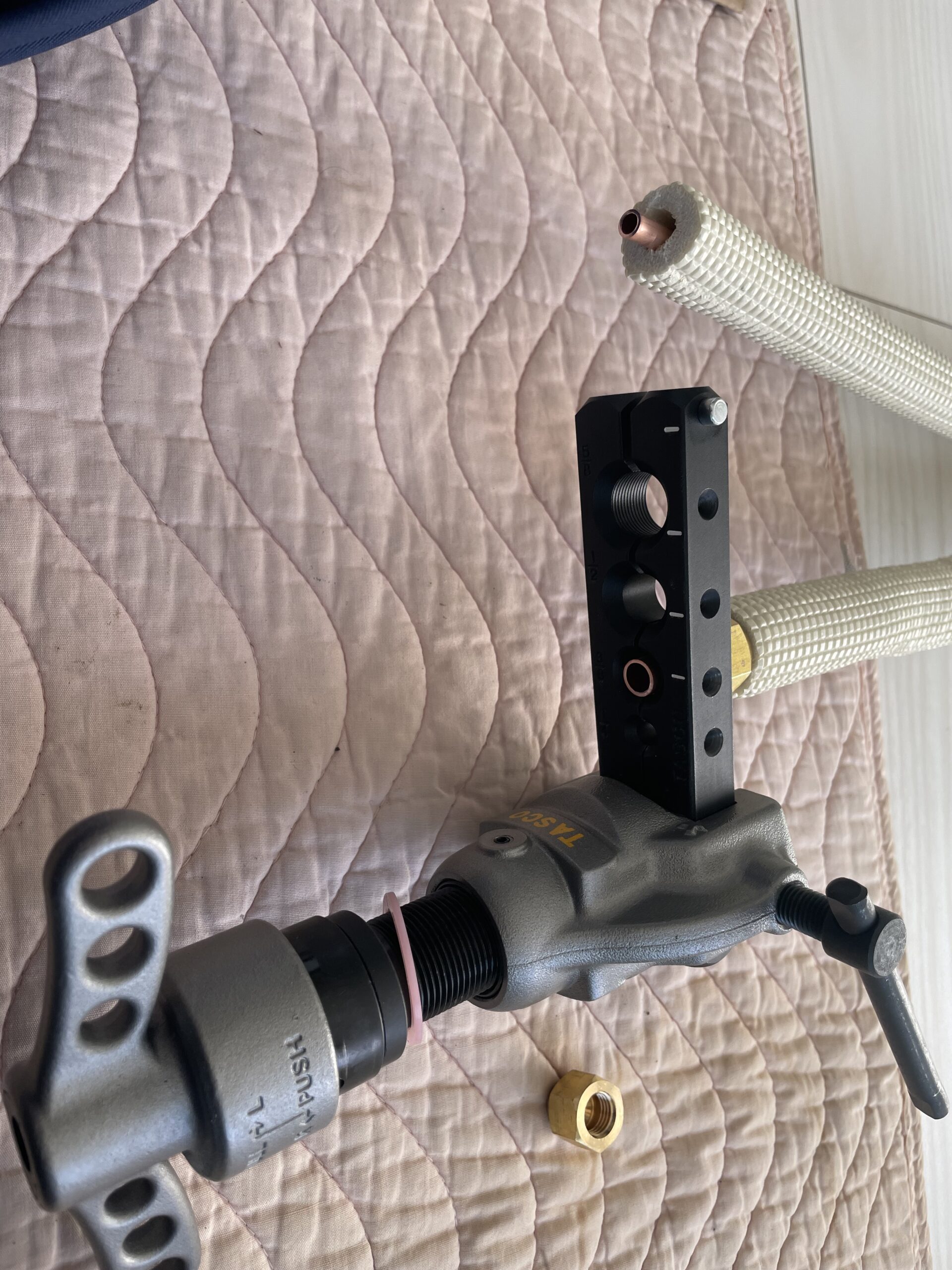

フレアツールに「フレアナットを通した」配管をセットします。

配管の端とダイスの出面を揃えて、セットします。

あとはハンドルを回していけば完成です。

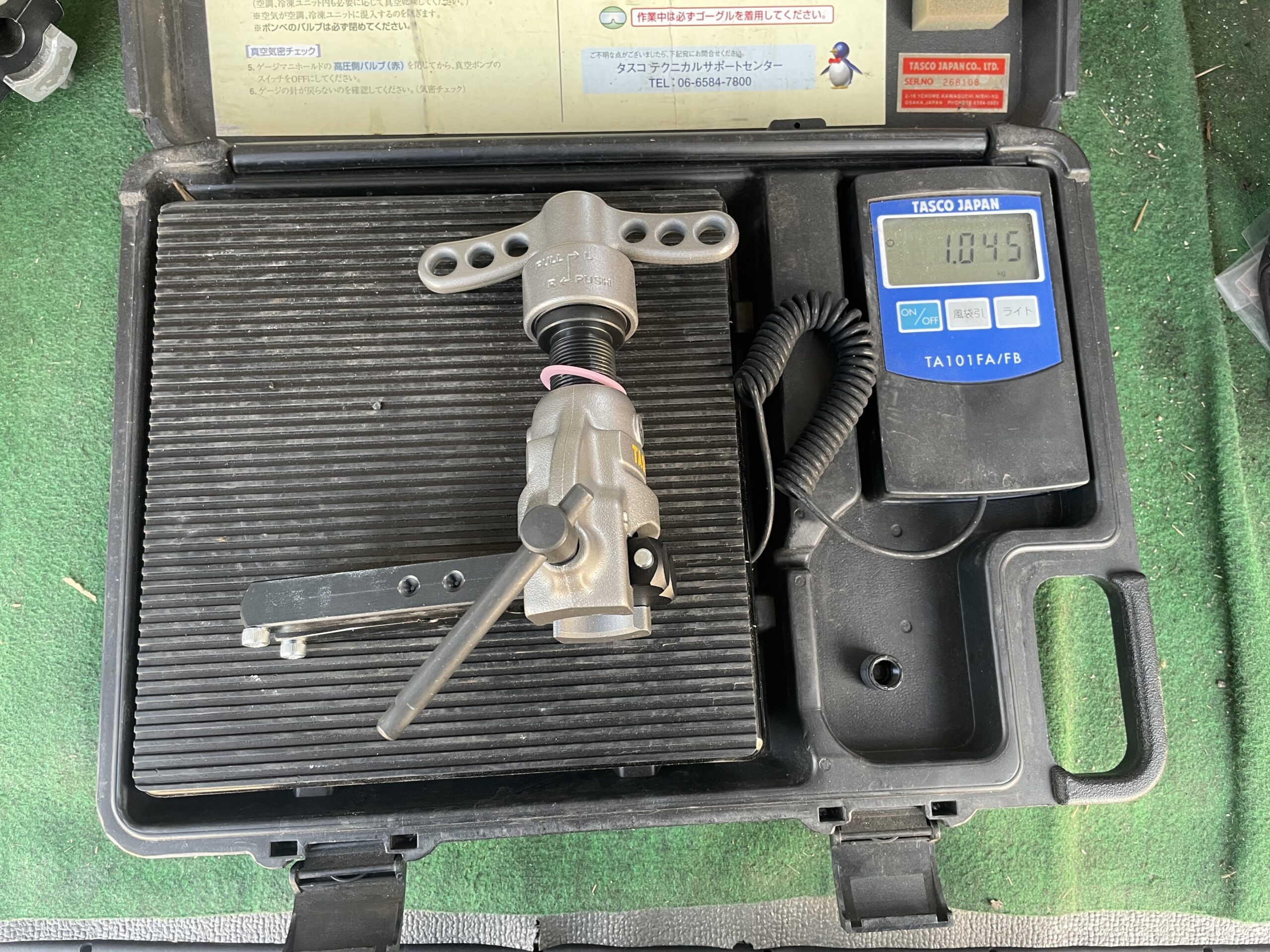

おまけ フレアツールの重量比べ

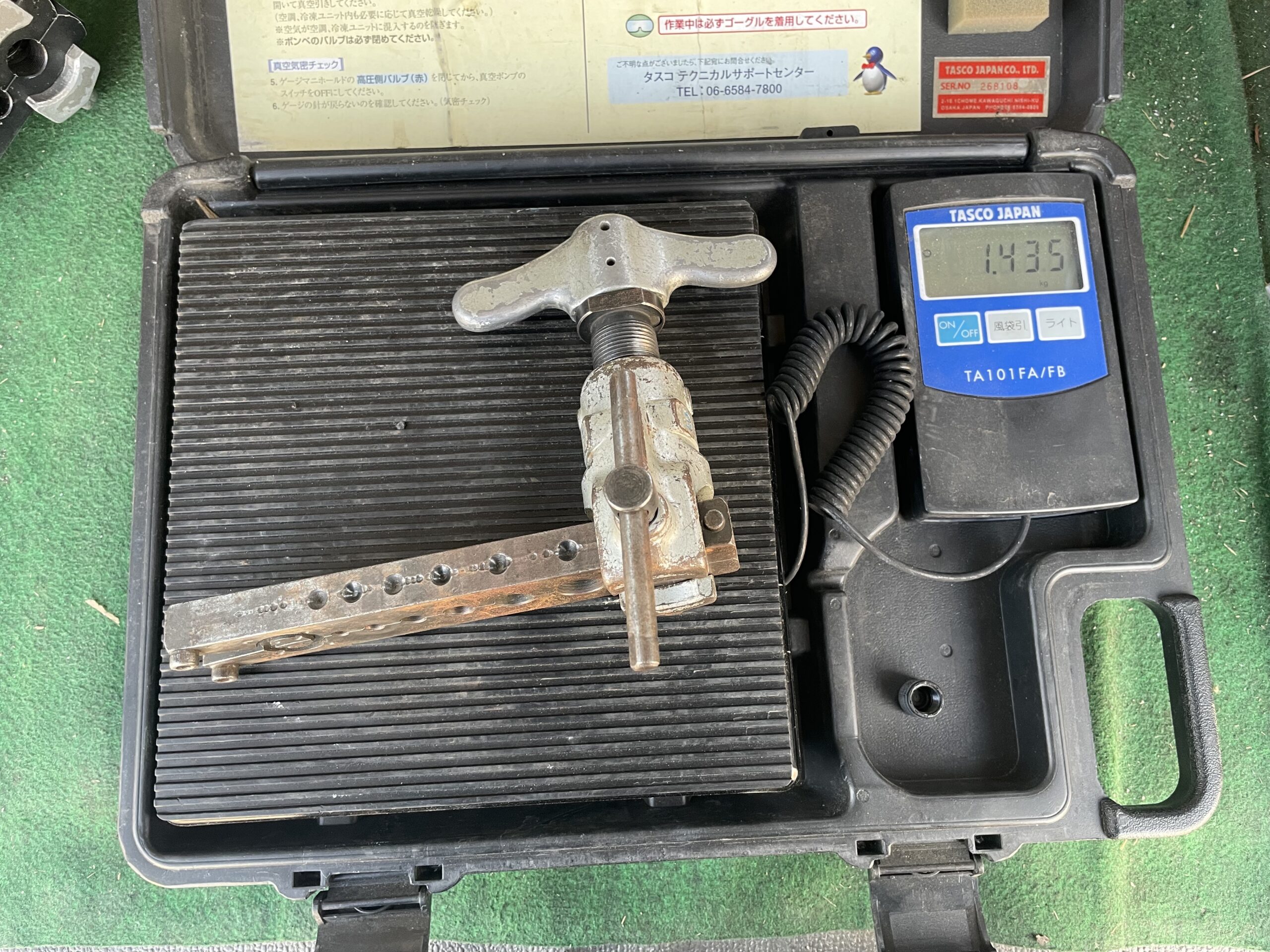

年代物の鉄製フレアツール ラチェットなし

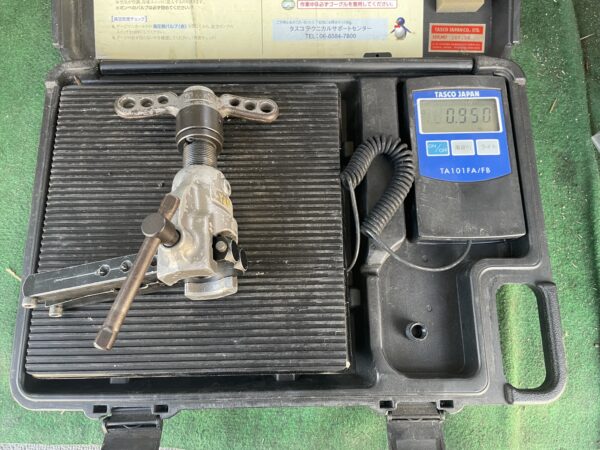

TASCOアルミ製フレアツール(廃盤品)ラチェット式

TASCOアルミ製フレアツール(現行品)ラチェット式

仕事で「フレアツール」を購入するなら、「アルミ製」「ラチェット式」のものを選びましょう。

効率が全然違いますよ!
